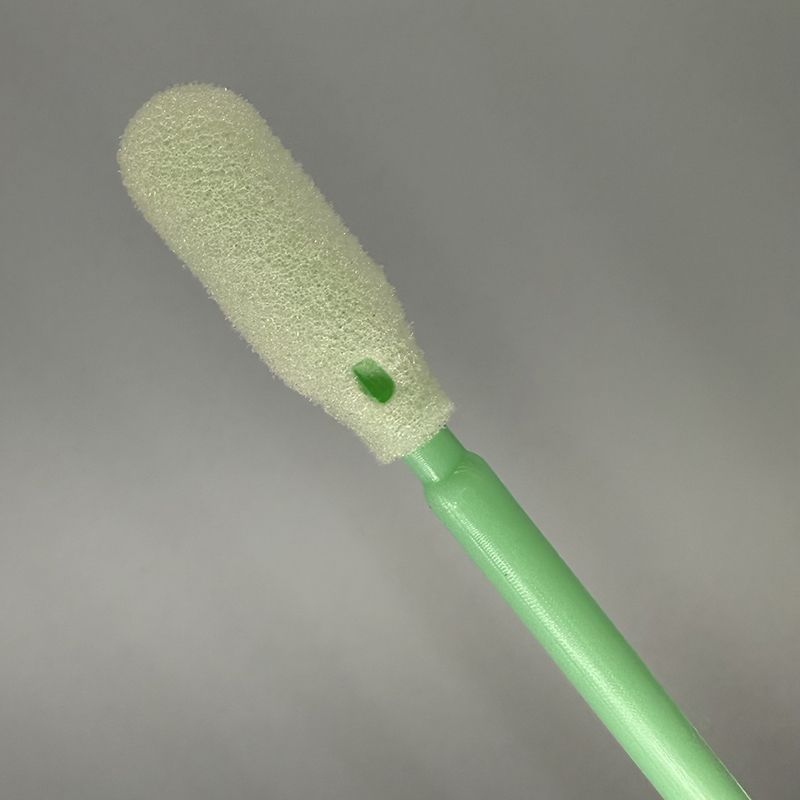

Tamponi in poliestere per camera bianca in microfibra sono lo strumento standard di pulizia e campionamento di precisione per ambienti cleanroom Classe ISOe 3–8 , produzione di componenti elettronici, fabbricazione di semiconduttori, ottica e assemblaggio di dispositivi medici. Un tampone in poliestere combina una punta in poliestere lavorato a maglia o tessuto, che genera particelle minime, assorbe i solventi in modo efficiente e rilascia livelli molto bassi di contaminanti ionici estraibili, con un manico in polipropilene, nylon o fibra di vetro che non rilascia né rilascia gas in ambienti controllati. Scegliere il tampone in poliestere corretto significa abbinare lo stile della punta, la costruzione del materiale della punta, il materiale dell'impugnatura e la certificazione di pulizia ai requisiti specifici del processo. L'uso di un tampone di cotone o di schiuma standard in un'applicazione in camera bianca non è una sostituzione minore: il cotone genera migliaia di particelle di fibre per ogni utilizzo del tampone e i tamponi di schiuma possono lasciare residui su superfici di precisione, entrambi causando difetti nei processi dei semiconduttori, dei dispositivi ottici e dei dispositivi medici.
Cosa rende un tampone in poliestere un tampone per camera bianca
Non tutti i tamponi con punta in poliestere si qualificano come tamponi per camera bianca. Il termine "tampone in poliestere per camera bianca" si riferisce specificamente ai tamponi che sono stati prodotti, trattati e confezionati in un ambiente controllato, testati rispetto a limiti definiti di contaminazione ionica e di particelle e convalidati per l'uso in camere bianche di una classe ISO specifica.
La classificazione di camera bianca di un tampone è determinata da due fattori principali: la pulizia dell'ambiente di produzione in cui il tampone è stato prodotto e confezionato e i livelli di contaminazione misurati del prodotto finito. I principali produttori producono tamponi in poliestere Camere bianche di classe ISO 4–6 , confezionarli singolarmente in buste compatibili con le camere bianche (polietilene o nylon a doppia busta) e testare ciascun lotto di produzione per residui non volatili (NVR), conteggi di particelle e contaminazione ionica (sodio, cloruro, ammonio, ecc.) prima del rilascio.
Il ruolo del poliestere nel controllo della contaminazione
Il poliestere (polietilene tereftalato, PET) viene scelto come materiale della punta per i tamponi per camere bianche per la sua combinazione unica di proprietà. Essendo un materiale termoplastico sintetico, il poliestere genera un numero notevolmente inferiore di particelle rispetto alle fibre naturali: una punta in poliestere lavorato a maglia utilizzata con l'IPA generalmente rilascia meno di 100 particelle ≥0,5 µm per passata del tampone nei test standardizzati sulla generazione di particelle, rispetto a migliaia di particelle provenienti dal cotone e centinaia da molte formulazioni di schiuma. Il poliestere ha anche valori ionici estraibili molto bassi, fondamentali nei processi a umido dei semiconduttori in cui la contaminazione ionica sui wafer di silicio causa difetti di ossido di gate e guasti ai circuiti.
Inoltre, il poliestere è chimicamente compatibile con l'intera gamma di solventi utilizzati nella pulizia di precisione: alcol isopropilico (IPA), acetone, metil etil chetone (MEK), etanolo e la maggior parte dei solventi fluorurati. Non si dissolve, non si gonfia né lascia residui quando bagnato con questi solventi, a differenza dei tamponi in schiuma che possono degradarsi con chetoni e alcuni solventi clorurati.
Poliestere in microfibra rispetto a punte in poliestere lavorato a maglia standard
All'interno della categoria dei tamponi in poliestere, esiste un'importante distinzione tra punte in poliestere lavorato a maglia standard e punte in poliestere in microfibra. Il poliestere a maglia standard utilizza fibre di Diametro 10–25 µm tessuto o lavorato a maglia in una punta che fornisce un buon assorbimento del solvente e prestazioni affidabili delle particelle. Il poliestere in microfibra utilizza fibre spaccate o ultrafini Diametro 1–5 µm — simili nel concetto ai panni per la pulizia in microfibra ma progettati secondo gli standard delle camere bianche. La struttura in fibra più fine delle punte in microfibra aumenta la superficie totale, migliora l'efficienza di pulizia su superfici lisce e precise, migliora l'assorbimento capillare e consente alla punta di conformarsi più da vicino alla topografia della superficie durante la pulizia di lenti ottiche, ottiche laser o parti meccaniche di precisione con caratteristiche fini.
Stili delle punte dei tamponi in poliestere e loro applicazioni
La geometria della punta è il principale elemento di differenziazione tra i modelli di tamponi in poliestere e la variabile di selezione più importante dopo il materiale. Ciascuno stile di punta è ottimizzato per una diversa geometria della superficie, requisiti di accesso o attività di pulizia.
| Stile della punta | Forma | Dimensione della punta (circa) | Applicazioni primarie |
|---|---|---|---|
| Rotondo/Ovale | Palla arrotondata o ovale | Diametro 3–8 mm | Pulizia generale della superficie, pulizia ottica, campionamento di superfici piane |
| Appuntito/Affusolato | Rastremazione conica fino alla punta fine | Diametro della punta 0,5–2 mm | Pulizia dei pin del connettore, pulizia del circuito stampato, accesso ai dettagli fini |
| Pagaia/Piatta | Paletta rettangolare piatta | 5–15 mm di larghezza | Superfici ottiche piatte, componenti di unità disco, pulizia di ampie aree |
| Scalpello | Bordo piatto angolato | 4–8 mm di larghezza | Pulizia bordi, fessure e angoli; pulizia della faccia terminale della fibra ottica |
| Cilindro/Tubo | Punta cilindrica antischiuma | Diametro 2–6 mm | Connettori cilindrici, puntali per fibra ottica, pulizia di piccoli fori |
| Mini/Micro | Rotondo o paddle miniaturizzato | 1–3 mm | Pulizia componenti SMD, dispositivi MEMS, assemblaggio microelettronica |
Pulizia del connettore della fibra ottica: un requisito specifico della punta
La pulizia delle estremità delle fibre ottiche è una delle applicazioni più impegnative con i tamponi in poliestere. Il diametro del nucleo della fibra per la fibra monomodale è solo 8–9 µm e la contaminazione sull'estremità di un connettore LC, SC o MTP/MPO provoca perdita di inserzione e riflessione posteriore che riducono le prestazioni della rete. Le punte specializzate in tampone di poliestere per la pulizia dei connettori in fibra sono dimensionate esattamente in base al diametro della ghiera del connettore — Tamponi con ghiera da 1,25 mm per connettori LC, tamponi con ghiera da 2,5 mm per connettori SC e ST — e sono utilizzati con IPA in un protocollo con una sola passata e un tampone (non riutilizzare mai un tampone o eseguire più passate con lo stesso tampone) per garantire che l'estremità sia pulita senza ricontaminazione da parte del tampone stesso.
Manipolazione dei materiali e loro impatto sulle prestazioni delle camere bianche
L'impugnatura di un tampone in poliestere per camera bianca non è semplicemente un supporto strutturale: contribuisce alle prestazioni complessive di particelle e degassamento del tampone e deve essere compatibile con l'ambiente della camera bianca e con eventuali solventi utilizzati durante l'applicazione.
- Manico in polipropilene (PP): Il materiale più comune per l'impugnatura dei tamponi in poliestere per camere bianche generali. Il PP stampato a iniezione è chimicamente inerte all'alcool isopropilico, all'etanolo e alla maggior parte dei detergenti acquosi; genera particelle molto basse; ed è compatibile con gli ambienti ISO Classe 5–8. Le maniglie in PP sono leggermente flessibili, il che migliora il comfort durante le attività di pulizia prolungate.
- Manico in nylon: Rigidità maggiore rispetto al PP, utile quando è richiesto il posizionamento preciso della punta sotto forza controllata, ad esempio durante la pulizia dei connettori ottici o la pressione in aree incassate. I manici in nylon sono compatibili con gli stessi solventi del PP ma nel tempo possono assorbire piccole quantità di acqua dalle soluzioni detergenti acquose.
- Manico in fibra di vetro (GFRP): Utilizzato nelle applicazioni più impegnative a basso degassamento: camere di processo per semiconduttori, ambienti sotto vuoto e camere bianche aerospaziali. Le impugnature in fibra di vetro hanno un degassamento estremamente basso in condizioni di vuoto e alta temperatura e forniscono un'elevata rigidità per un'applicazione precisa della forza. Sono più costosi del PP o del nylon e vengono specificati quando i limiti di carbonio organico totale (TOC) o di degassamento sono critici.
- Manico in fibra di carbonio: Trovato in applicazioni di ultraprecisione che richiedono sia un basso degassamento che un elevato rapporto rigidità-peso. Le maniglie in fibra di carbonio sono per natura sicure ESD (elettricamente conduttive), il che le rende adatte all'uso su componenti sensibili alle scariche elettrostatiche in cui la scarica statica accidentale proveniente dall'operatore attraverso una maniglia non conduttiva rappresenta un problema.
- Manici in legno e carta: Non accettabile in ambienti ISO Classe 5 o più puliti: legno e carta sono fonti significative di particelle e contaminazione biologica. La loro presenza in qualsiasi processo critico per la contaminazione dovrebbe essere trattata come una non conformità.
Specifiche prestazionali chiave e metodi di prova
Le schede tecniche dei tamponi in poliestere per camere bianche riportano diversi risultati di test standardizzati che consentono agli acquirenti di confrontare i prodotti in modo obiettivo. Comprendere cosa misurano questi test e quali valori sono accettabili per una determinata applicazione previene l'errore comune di selezionare un prodotto in base al linguaggio di marketing piuttosto che ai dati sulle prestazioni verificati.
| Parametro di prova | Metodo di prova | Valore accettabile (Classe ISO 5) | Perché è importante |
|---|---|---|---|
| Residuo Non Volatile (NVR) | Estrazione IPA, gravimetrica | <100 µg per tampone | Residuo lasciato sulla superficie dopo l'evaporazione del solvente; fondamentale per le superfici ottiche e dei semiconduttori |
| Generazione di particelle (≥0,5 µm) | Contatore di particelle liquide (LPC) | <500 particelle per tampone | Le particelle staccate dalla punta durante l'uso possono depositarsi su superfici sensibili e causare difetti |
| Contaminazione ionica (Na⁺, Cl⁻) | Cromatografia ionica (IC) | <5 ng/cm² per ione | La contaminazione ionica provoca la corrosione dei PCB e la rottura dielettrica nei dispositivi a semiconduttore |
| Carbonio organico totale (TOC) | Ossidazione per combustione/NDIR | <50 µg per tampone | I residui organici causano la contaminazione dei prodotti chimici di processo ultra puri e dei test biologici |
| Capacità di assorbimento dei liquidi | Gravimetrico (peso umido IPA) | ≥0,3 ml per punta del tampone | Determina la quantità di solvente che il tampone può trasportare e rilasciare sulla superficie durante la pulizia |
| Carico biologico (conta microbica) | USP<61>/ISO 11737-1 | <10 CFU per tampone (sterile: 0) | Fondamentale per l'assemblaggio di dispositivi medici, le camere bianche farmaceutiche e il campionamento microbiologico |
Tamponi in poliestere sterili e non sterili
Per la produzione farmaceutica, l'assemblaggio di dispositivi medici e il monitoraggio ambientale microbiologico sono necessari tamponi sterili in poliestere. I tamponi sterili vengono irradiati con raggi gamma dopo il confezionamento finale per raggiungere un livello di garanzia di sterilità (SAL) di 10⁻⁶ (un'unità non sterile per milione), convalidato secondo ISO 11137. Ogni tampone sterile è confezionato singolarmente in una busta pelabile con un certificato di sterilità specifico per il lotto. I tamponi in poliestere per camere bianche non sterili, a basso carico biologico ma non convalidati SAL, sono adatti per applicazioni di elettronica, ottica e semiconduttori in cui la conta microbica non costituisce un rischio di processo.
Compatibilità della classe di camera bianca ISO e selezione del tampone
La norma ISO 14644-1 classifica le camere bianche dalla Classe ISO 1 (meno particelle) alla Classe ISO 9 (meno controllata). Il tampone selezionato deve essere prodotto e confezionato in una camera bianca con un livello di pulizia pari o superiore a quello dell'ambiente in cui verrà utilizzato, altrimenti il tampone stesso costituisce una fonte di contaminazione. La seguente tabella mappa le classi ISO delle camere bianche ai gradi appropriati dei tamponi in poliestere.
| ISO Class | Particelle massime ≥0,5 µm/m³ | Grado del tampone richiesto | Norma di imballaggio | Industria tipica |
|---|---|---|---|---|
| ISO 3–4 | 35–352 | NVR ultrabasso, poliestere microfibra, impugnatura in fibra di vetro/carbonio | Confezione tripla, confezione di Classe 4 | Fabbrica avanzata di wafer semiconduttori, nanotecnologia |
| ISO 5 | 3.520 | Manico in microfibra o poliestere standard, PP o nylon, lotto di prova certificato | Confezione doppia, confezionata in Classe 5 | Fabbricazione di semiconduttori, riempimento asettico farmaceutico, ottica di precisione |
| ISO6 | 35.200 | Poliestere standard, manico in PP, testato per lotto | Doppio imballo | Assemblaggio di dispositivi medici, produzione di unità disco |
| ISO7 | 352.000 | Poliestere standard, manico in PP | In confezione singola o doppia | Assemblaggio elettronico, aerospaziale, manifattura generale di precisione |
| ISO8 | 3.520,000 | Minimo poliestere standard; evitare cotone/schiuma | In busta singola o sfuso | Assemblaggio PCB, elettronica generale, laboratorio |
Applicazioni primarie dei tamponi in poliestere per camere bianche
Comprendere come vengono utilizzati i tamponi in poliestere in processi specifici chiarisce l'importanza di specifiche e tecniche corrette ed evidenzia dove la sostituzione con un prodotto di qualità inferiore crea un rischio misurabile.
Fabbricazione di semiconduttori e wafer
Nelle fabbriche di semiconduttori, i tamponi in poliestere vengono utilizzati per pulire le scanalature degli O-ring della camera di processo, i componenti in quarzo, gli schermi di deposizione e le superfici delle apparecchiature tra i cicli di processo. Il costo della contaminazione in questo contesto è estremo: può esserlo un singolo lotto di wafer contaminato durante una procedura di pulizia di una camera bianca $ 50.000–$ 500.000 in perdite di prodotto a seconda del tipo di dispositivo. I tamponi utilizzati in questo ambiente devono avere un NVR ultra basso (tipicamente <50 µg per tampone), una contaminazione ionica molto bassa e devono essere compatibili con la specifica chimica di pulizia utilizzata, che nelle fabbriche di semiconduttori spesso include formulazioni contenenti HF che richiedono una valutazione della compatibilità dei materiali dei tamponi.
Pulizia dei componenti ottici e delle lenti
Le superfici ottiche (obiettivi di fotocamere, ottiche laser, specchi di telescopi e strumentazione di precisione) richiedono la tecnica di pulizia più delicata. Le punte dei tamponi in microfibra di poliestere, bagnate con alcool isopropilico o metanolo di grado ottico, vengono disegnate sulla superficie ottica con un unico tratto rettilineo (mai circolare) per sollevare e trasportare la contaminazione anziché ridistribuirla. La struttura estremamente fine delle punte in microfibra ( Diametro della fibra 1–3 µm ) entra in contatto con il rivestimento ottico su una scala che si adatta alla superficie senza graffiarsi, fornendo allo stesso tempo un'azione capillare sufficiente per sollevare particolato e contaminazione organica. Le applicazioni di pulizia ottica privilegiano i tamponi a paletta o a punta piatta per le grandi superfici piane e le punte appuntite o a scalpello per la pulizia dei bordi e le aree incassate delle lenti.
Pulizia di circuiti stampati (PCB) e gruppi elettronici
La rimozione dei residui di flusso dai giunti di saldatura, la pulizia dei contatti dei connettori e la rimozione della contaminazione dai componenti a bassa distanza sono gli usi principali dell'assemblaggio PCB per i tamponi in poliestere. I tamponi in poliestere a punta o a testa piccola bagnati con IPA vengono utilizzati per pulire i singoli giunti di saldatura o i pin dei connettori senza diffondere la contaminazione nelle aree adiacenti. La contaminazione ionica da residui di flusso sui PCB può causare migrazione elettrochimica e crescita dei dendriti ciò porta a cortocircuiti intermittenti e guasti sul campo, rendendo la pulizia e la verifica approfondite (tramite test con cromatografia ionica delle soluzioni di lavaggio delle schede) una fase del processo critica per l'affidabilità.
Monitoraggio ambientale e campionamento microbiologico
Nelle camere bianche per dispositivi medici e farmaceutici, i tamponi sterili in poliestere sono lo strumento standard per il campionamento della carica batterica superficiale ISO 14644-9 e i requisiti GMP Allegato 1 dell'UE. Il tampone viene inumidito con un tampone neutralizzante, strofinato su un'area superficiale definita (tipicamente 25 cm²), riposto in una provetta di trasporto e coltivato per enumerare le unità formanti colonie (CFU). Le punte dei tamponi in poliestere sono preferite rispetto a quelle in cotone per il campionamento microbiologico perché rilasciano le cellule microbiche in modo più completo nel terreno di coltura, migliorando l'efficienza di recupero 15–30% rispetto ai bastoncini di cotone negli studi comparativi sul recupero: una differenza significativa quando lo scopo del test è rilevare una contaminazione di basso livello entro i limiti di intervento normativo.
Tecnica corretta del tampone: in che modo il metodo di applicazione influisce sui risultati
Anche il tampone corretto utilizzato in modo errato produce scarsi risultati di pulizia o causa danni alla superficie. Le seguenti migliori pratiche riflettono la tecnica standard del settore per le camere bianche e la pulizia di precisione con tamponi in poliestere.
- Un tampone, un colpo, una direzione: Per le superfici ottiche e dei semiconduttori, ciascun tampone deve essere utilizzato per un singolo passaggio in una sola direzione. Riutilizzare un tampone o strofinarlo avanti e indietro ridistribuisce la contaminazione sulla superficie. Eliminare ciascun tampone dopo l'uso.
- Bagnare correttamente il tampone: Per la pulizia con alcool isopropilico, la punta del tampone deve essere bagnata, non saturata, in modo che il solvente venga erogato in modo uniforme senza inondare la superficie. Una quantità eccessiva di solvente può trasportare contaminazione sotto i componenti o negli spazi vuoti dove non può evaporare in modo pulito.
- Seguire bagnato con asciutto: Dopo la pulizia con un tampone imbevuto di solvente, procedere immediatamente con un tampone di poliestere asciutto per rimuovere il solvente e qualsiasi contaminazione sollevata prima che possano depositarsi nuovamente con l'evaporazione del solvente.
- Applicare una pressione leggera e costante: Una forte pressione comprime la punta e riduce la sua effettiva area di contatto superficiale; per i rivestimenti ottici delicati, una pressione eccessiva può causare micrograffi anche con fibra di poliestere morbida. Applicare solo una pressione sufficiente affinché la punta mantenga il pieno contatto con la superficie.
- Aprire l'imballaggio solo in camera bianca: Per i tamponi in poliestere confezionati in buste per camera bianca con doppio sacchetto, il sacchetto esterno deve essere rimosso all'ingresso della camera bianca e il sacchetto interno deve essere aperto solo nel punto di utilizzo. La movimentazione del sacchetto interno al di fuori della camera bianca vanifica lo scopo di un imballaggio pulito.
- Non toccare mai la punta del tampone: Il contatto con la pelle deposita oli, sali e cellule cutanee sulla punta, contaminandola immediatamente. Maneggiare il tampone solo dal manico; se la punta viene toccata accidentalmente, eliminare il tampone.
Lista di controllo per la selezione dei tamponi in poliestere
L'applicazione di un processo di selezione strutturato previene gli errori più comuni (scegliere la geometria sbagliata dell'ugello, sottospecificare il grado di pulizia o selezionare una combinazione solvente-impugnatura incompatibile) che portano a errori di processo ed eventi di contaminazione.
- Identificare la classe ISO della camera bianca dell'ambiente in cui verrà utilizzato il tampone e selezionare un tampone prodotto e confezionato in una camera bianca di classe uguale o superiore.
- Definire la geometria della superficie e i requisiti di accesso: superficie piatta (paletta/punta piatta), incassata o stretta (punta appuntita/rastremata), connettore o ghiera (punta del cilindro di dimensioni adeguate) o area ampia (punta rotonda/ovale).
- Seleziona il materiale della punta: poliestere in microfibra per superfici ottiche, caratteristiche fini o massima efficienza di pulizia; poliestere a maglia standard per pulizia generale, campionamento e superfici a bassa sensibilità.
- Scegli il materiale della maniglia in base alla compatibilità con i solventi e ai requisiti di rigidità: PP per uso generale IPA/etanolo; nylon per una maggiore rigidità; fibra di vetro o fibra di carbonio per requisiti di vuoto, alta temperatura o bassissimo degassamento.
- Determinare il requisito di sterilità: sterile (irradiazione gamma, SAL 10⁻⁶) per prelievi farmaceutici e microbiologici; non sterili a basso carico biologico per applicazioni di elettronica, semiconduttori e ottica.
- Richiedi rapporti di prova specifici per lotto per NVR, generazione di particelle e contaminazione ionica da parte del fornitore; non fare affidamento esclusivamente sulle tabelle delle specifiche del catalogo, che potrebbero riflettere i risultati migliori piuttosto che le prestazioni tipiche del lotto di produzione.
